dsh-ros2

ROS2 调试工具集与机器人状态视觉分析能力，作为 DeepSeek Harness (DSH) 插件分发。

dsh-ros2 让 DSH 智能体在一台装有 ROS2 的主机上获得完整的机器人开发/调试能力，分为四个能力层：

层级	能力	安全边界
L1	只读诊断：包/工作区/依赖检查、节点/话题/服务/动作/参数/接口枚举、单帧话题采样、TF 树查询、全图拓扑 JSON、ros2doctor、bag 摘要	纯只读，无需审批
L2	审批门控管理：colcon build（后台任务）、rosdep install、自定义消息骨架生成、param set、限时 bag record	写操作一律先审批（fail-closed）
L3	可视化：RViz2 / rqt 生命周期管理、截图、多模态视觉描述、xdotool 级窗口交互	本地会话操作
L4	实时视觉：并行 VLM ROS2 节点 + 图像话题取帧（无头），外加 RViz2 离屏渲染（OGRE 渲染内核 → /rviz/scene 话题）	纯软件渲染，无需显示器

所有工具直接调用宿主上的 ros2 / colcon / rosdep CLI；L1 永远不修改任何东西，L2 永远先询问。

---

截图

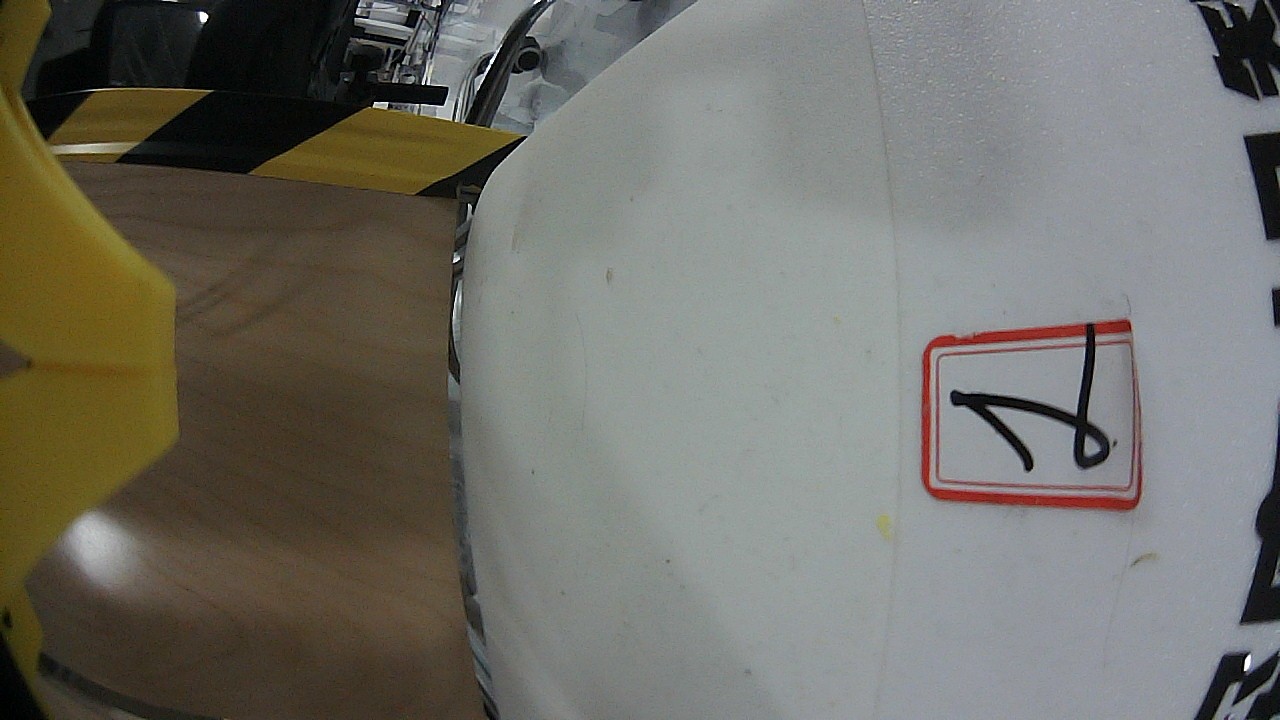

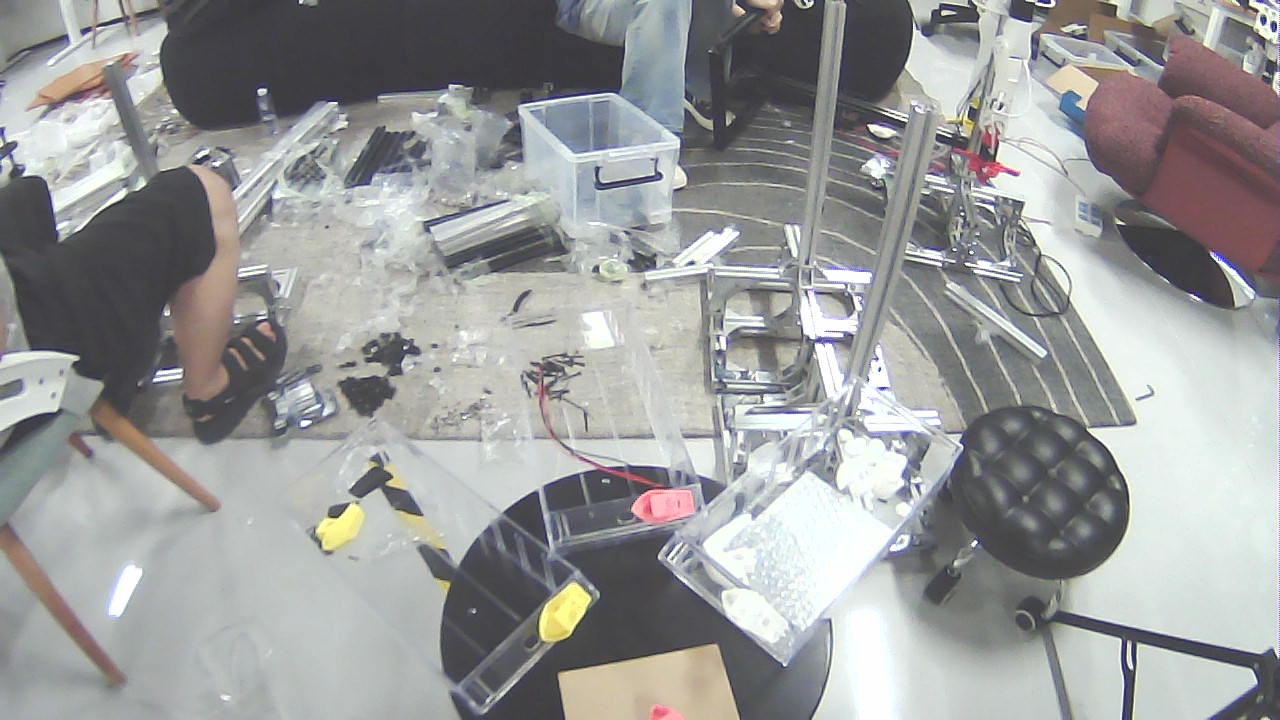

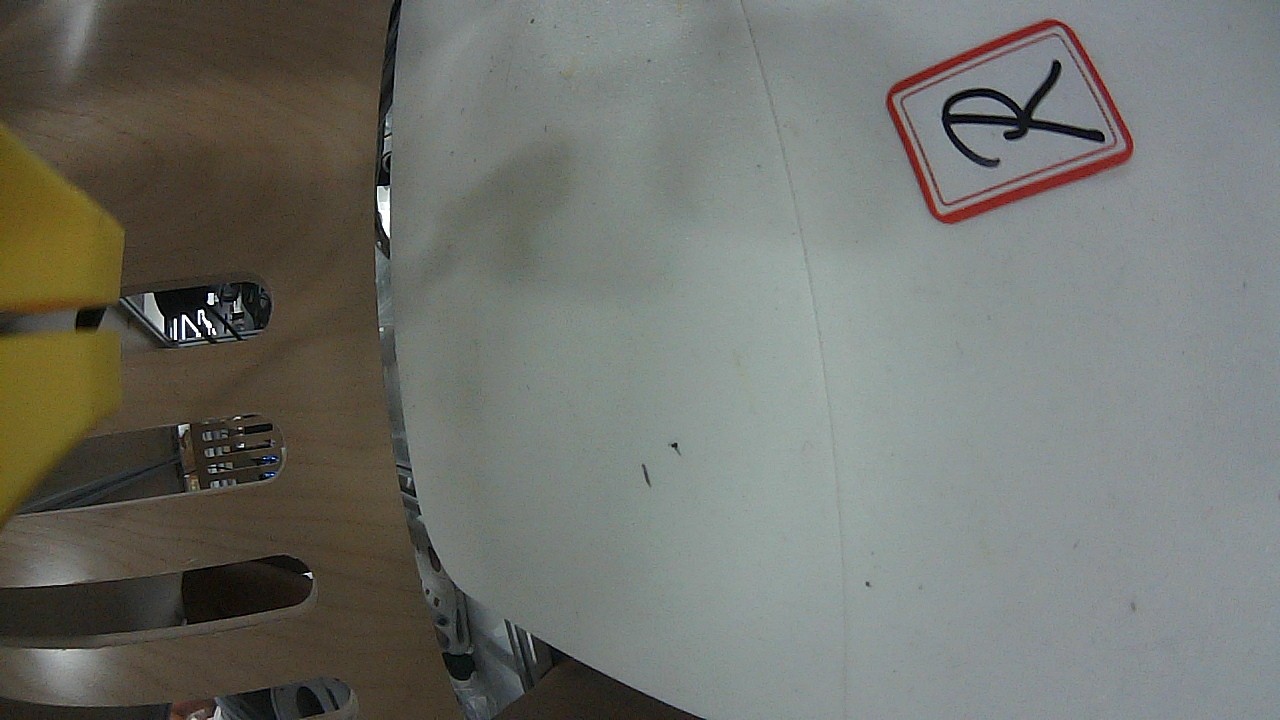

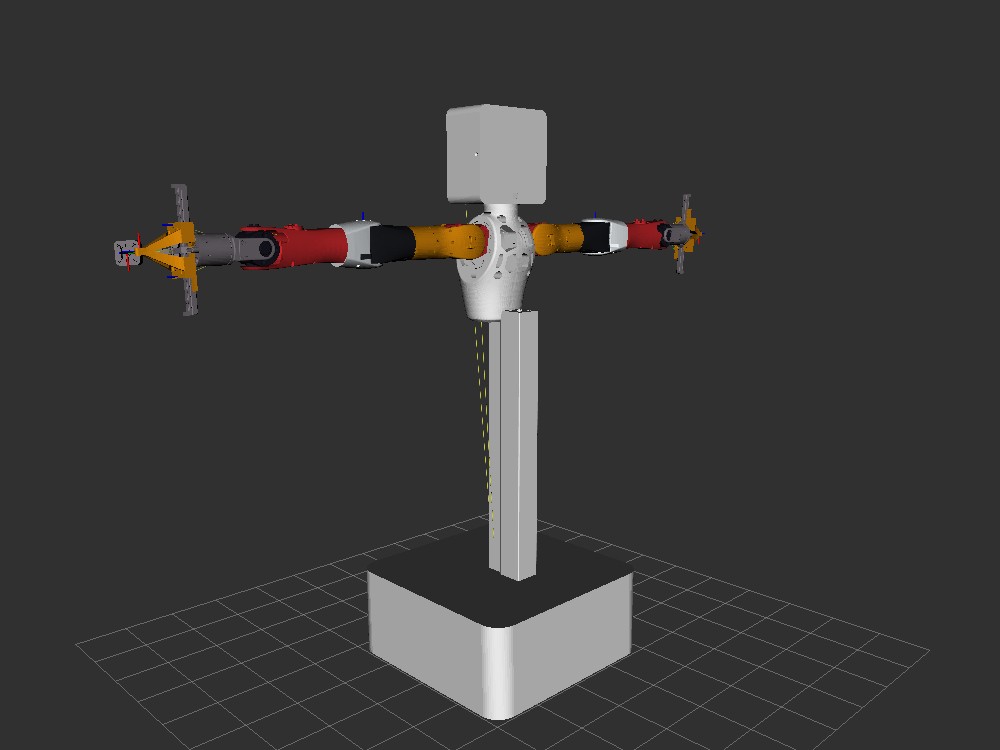

RViz2 离屏渲染（最新 lite_urdf，真实材质配色）	头部相机	左手眼相机	右手眼相机

左图由 rviz_offscreen_node 在 Xvfb 下用真实 rviz 渲染栈（OGRE）渲染并发布到 /rviz/scene 图像话题；右侧三图由 ros2_image_snapshot 从相机话题取帧（1280×720）。完整实测记录见 docs/robot-state-vision-test.md。

---

特性一览

• 零侵入诊断：37 个工具覆盖 ROS2 调试的绝大多数场景，从"包装了没有"到"这一帧话题里是什么"，一条命令一个结果；
• 全图拓扑：ros2_graph 将节点/发布/订阅/服务/动作折叠为一份 JSON，几秒看清系统结构；
• 审批门控的写操作：构建、装依赖、生成消息骨架等写操作通过 DSH 审批服务，fail-closed，拒绝即失败；
• 可视化即服务：无头也能"看"——截图/多模态描述/窗口交互全部本地化，不依赖远程显示；
• 并行实时视觉：VLM 跑在独立 ROS2 进程（vlm_node，服务 /vlm/describe），图像来自话题（sensor_msgs/Image / CompressedImage），vision_bringup 自动为每个图像话题建桥，无头可用；
• RViz2 离屏渲染（动作渲染 10Hz+）：真实 rviz 渲染内核（rviz_common + OGRE）在虚拟显示器下渲染任意 .rviz 场景并发布为图像话题——不截图、不依赖 X11 窗口层级。v0.9.0 性能优化：open3d 低模 mesh（scripts/simplify_visual_meshes.py）+ OGRE 直接读像素（跳过 PNG 中转），动作渲染 1.9 → 10.2 Hz（5.4×），内存 -2.5×；
• 内置技能：ros2-diagnostics（何时用哪个工具、如何由宽到窄排查）与 robot-state-vision-analysis（状态读取 → 离屏渲染 → VLM → 交叉验证的完整流水线）。

---

快速开始

环境要求

• 装有 ROS2 的主机（Jazzy 实测；Humble 应可用），ros2 在 PATH 上；
• Node ^22.19 || >=24（DSH 宿主版本要求）；
• L4 视觉链路额外需要 Python 3 的 rclpy 与一个 OpenAI 兼容 VLM 网关（如 Gemini / 自建网关）。

安装插件

dsh plugin --profile <profile> add dsh-ros2

最小配置

# DSH profile 的插件配置片段
- insert:
    - id: dsh-ros2
      name: dsh-ros2
      config:
        rosSetup: source /opt/ros/jazzy/setup.bash &&   # 准备 ROS2 环境
        workspaceRoot: /home/you/ros2_ws                 # colcon/rosdep 的默认工作目录
        vision:
          provider: gemini                               # mock | gemini | openai
          apiKey: ${GEMINI_API_KEY}                      # 经环境变量/密钥管理注入，勿写死

三分钟体验

ros2_graph                          # 一键看清系统拓扑
ros2_topic_list                     # 当前所有话题及类型
ros2_topic_echo /joint_states       # 采样一帧关节状态
ros2_tf_list                        # TF 树边
ros2_doctor                         # 系统健康报告

---

工具参考

L1 只读诊断

Tool	底层命令	用途
ros2_pkg_list	ros2 pkg list	已安装包（可选子串过滤）
ros2_colcon_list	colcon list	工作区内的包
ros2_rosdep_check	rosdep check --from-paths src --ignore-src	依赖健康（缺依赖 = finding 而非 error）
ros2_node_list	ros2 node list	运行中的节点
ros2_node_info	ros2 node info <node> [-v]	单节点订阅/发布/服务/动作
ros2_topic_list	ros2 topic list -t	话题及类型
ros2_topic_info	ros2 topic info <topic> [-v]	话题元数据 / QoS
ros2_topic_echo	ros2 topic echo <topic> --once	单帧消息（尽量 JSON）
ros2_service_list	ros2 service list -t	服务及类型
ros2_action_list	ros2 action list -t	动作及类型
ros2_param_list	ros2 param list <node>	节点参数
ros2_interface_show	ros2 interface show <type>	消息/服务/动作完整字段定义
ros2_graph	ros2 node list + 逐节点 node info	折叠式 JSON 拓扑图
ros2_tf_list	ros2 topic echo /tf --once	当前 TF 树边
ros2_tf_echo	ros2 topic echo /tf --once	两帧间变换
ros2_doctor	ros2 doctor	系统健康报告
ros2_bag_info	ros2 bag info <path>	bag 摘要

L2 管理（审批门控）

每个 L2 工具执行写操作，先经 DSH 审批服务询问用户（无审批服务/被拒 = fail-closed）。只读辅助 ros2_jobs_list / ros2_job_status 无需审批。

Tool	底层命令	说明
ros2_colcon_build	colcon build [--packages-select ...] [--symlink-install]	以后台任务运行（ctx.jobs）；返回 jobId，用 ros2_job_status 跟踪
ros2_rosdep_install	rosdep install --from-paths src --ignore-src -y	dryRun 用 --simulate 预览
ros2_interface_create	写入 <root>/<pkg>/<msg|srv|action>/<Name>.*	骨架生成器；绝不覆盖已有文件
ros2_param_set	ros2 param set <node> <param> <value>	JSON 数字/布尔按类型处理，其余按字符串
ros2_bag_record	ros2 bag record <topics...> --output <dir>	限时录制：duration 秒后自动停止
ros2_jobs_list	ctx.jobs.list	本智能体的后台任务（只读）
ros2_job_status	ctx.jobs.get	按 id 查任务状态（只读）
ros2_install	鱼香ROS一键安装（交互式 PTY 会话）	ROS2 未安装时：check 探测（已装/已装未 source/未装）；start（审批）拉起安装器；send/status/stop 驱动与观察交互菜单

L3 可视化

GUI 生命周期 + 截图 + 多模态视觉（"先能看，再谈动"）+ xdotool 级交互（"能看也能动"）。截图用 Pillow ImageGrab（X11，无需额外 CLI）；视觉 provider 可插拔；交互需 xdotool（sudo apt install xdotool）。

Tool	用途
ros2_gui_start	在宿主显示上启动 RViz2（支持 -d config）/ rqt_graph / rqt；会话被跟踪
ros2_gui_list	被跟踪会话 + X11 窗口（wmctrl -lG）
ros2_gui_close	关闭会话（SIGTERM）
ros2_screenshot	截屏或按窗口标题截图到 PNG
ros2_vision_describe	用配置的多模态模型描述一张图片（Gemini / OpenAI / mock）
ros2_gui_observe	确保 GUI 运行 → 截图 → 返回多模态描述（"看"工作流）
ros2_gui_click	xdotool 点击/滚动：激活窗口、移动指针、点击（button 4/5 = 滚动）
ros2_gui_drag	xdotool 拖拽：RViz2 视角控制（左键 orbit、中键 pan、右键 zoom）
ros2_gui_key	xdotool 键盘：组合键（如 ctrl+shift+r 重载 RViz2 显示配置）或输入文本

交互配方（模型视角）：ros2_gui_drag {windowTitle: "rviz2", button: 1, toX: <dx>, toY: <dy>} 环绕视角、button: 3 缩放、ros2_gui_key {keys: "ctrl+shift+r"} 重载配置。wmctrl 枚举不到窗口（如显示上没有窗口管理器）时窗口相对交互会报"未找到窗口"——退回绝对屏幕坐标。交互属于本地会话操作（无需审批，与其它 L3 工具一致）。

L4 实时视觉（并行 VLM over ROS2，无头图像话题）

感知与机器人控制栈同构：VLM 跑在独立 ROS2 进程（vlm_node，服务 /vlm/describe + 缓存话题 /vlm/description），图像来自 sensor_msgs/Image 话题而非 X11 截图——无头就绪。需要 dsh_ros2_vlm ROS2 包（vlm/）；构建/运行见 docs/architecture.md §4。

Tool	用途
ros2_image_snapshot	从图像话题抓最新帧（raw / compressed）存为 JPEG
ros2_vlm_analyze	分析图像文件或桥的缓存帧（useBridge）
ros2_vision_topics	列出实时图像话题及其自动桥服务名
ros2_vision_analyze	经自动桥分析任意话题最新帧（ros2_vision_analyze {topic, prompt}）

# 构建并启动视觉流水线（每图像话题自动建桥）
mkdir -p /tmp/vlm_ws/src && ln -s <repo>/vlm /tmp/vlm_ws/src/dsh_ros2_vlm
cd /tmp/vlm_ws && colcon build --symlink-install && source install/setup.bash
VLM_API_KEY=... ros2 run dsh_ros2_vlm vlm_node &       # 并行 VLM 进程
ros2 run dsh_ros2_vlm vision_bringup &                 # 发现话题，每路一桥

RViz2 离屏渲染（dsh_ros2_rviz_offscreen）

真实 rviz 渲染栈（rviz_common + OGRE + rviz_default_plugins）在 Xvfb（虚拟显示器）下加载 .rviz 场景离屏渲染，把画面发布为 /rviz/scene 图像话题——读取渲染内核而非 X 截图，无窗口层级依赖。

# 构建（需要 vlm_ws 同款工作区）
ln -s <repo>/offscreen /tmp/vlm_ws/src/dsh_ros2_rviz_offscreen
cd /tmp/vlm_ws && colcon build --symlink-install && source install/setup.bash
# 运行（config_path 指向 .rviz 场景文件）
xvfb-run -a -s "-screen 0 1280x800x24" ros2 run dsh_ros2_rviz_offscreen rviz_offscreen_node \
  --ros-args -p config_path:=/tmp/robot_scene.rviz -p topic:=/rviz/scene \
  -p width:=800 -p height:=600 -p rate:=5.0

机器人本体 mesh 渲染要点（踩坑总结，详见 docs/architecture.md §4.4）：

1. Jazzy RobotModel 属性：用 Description Source: Topic + Description Topic: <话题>（旧版 Robot Description: 被忽略 → Links 为空）；
2. mesh 路径：URDF 内 mesh 用绝对路径或 file:// 前缀（裸路径 resource_retriever fopen 失败）；发布者须常驻（transient-local，退出后新订阅者收不到）；
3. URDF 与 TF 必须同名绑定：URDF link 名必须与实时 TF 帧名完全一致（发布真机 /robot_description 即可）。不匹配时所有 link 变换查找失败，mesh 全部堆到固定坐标系原点；
4. 视距：Orbit Distance ≈ 1.5–2.0 m 得到 RViz 式近景全身视角（>5 m 时缩成画面中心小点）；
5. 判定信号：节点启动 ~3 s 后日志打印 FM: ... frames=N 与 transformHasProblems(...)=0，即 mesh 已正确绑定 TF。

---

内置技能

Skill	内容
ros2-diagnostics	何时用哪个工具、如何由宽到窄定位、排查"话题无数据"/消息格式不匹配/TF 问题的方法论
robot-state-vision-analysis	完整流水线：状态读取 → 离屏渲染 → 传 VLM → 交叉验证（含 Jazzy Description Source/Topic、URDF↔TF 帧名一致、file:// mesh、视距 1.5–2.0 m 与 FM frames 判定信号）

---

配置

Key	类型	默认	含义
rosSetup	string	''	准备环境的 shell 前缀，如 source /opt/ros/jazzy/setup.bash &&
timeoutMs	number	15000	单命令超时
rosLogDir	string	''	覆盖 ROS_LOG_DIR（~/.ros/log 不可写时很有用）
workspaceRoot	string	''	工具省略 cwd 时 colcon/rosdep 的工作目录
includeStderr	boolean	false	成功结果附带尾部 stderr
display	string	''	GUI/截图工具的 DISPLAY 覆盖
screenshotDir	string	''	截图输出目录（默认 $TMPDIR/dsh-ros2）
screenshotCommand	string	''	自定义截图命令；{output} 替换为 PNG 路径
vision.provider	string	'mock'	mock | gemini | openai
vision.apiKey	string	''	你的 API key（用户提供；永不记录日志）
vision.model	string	''	模型覆盖（如 gemini-2.5-flash、gpt-4o-mini）
vision.baseUrl	string	''	API base URL 覆盖（OpenAI 兼容端点）

rosLogDir 同样覆盖工具拉起的 ROS2 Python CLI（topic echo/pub、ros2 run）；此外 runCommand 在 ~/.ros/log 不可写时自动回退到可写目录。

---

项目结构

dsh-ros2/
├── src/                  # DSH 插件本体（TypeScript）
│   ├── index.ts          # 插件入口：注册 37 个工具 + 2 个 skill
│   ├── tools.ts          # 工具定义（L1/L2/L3 参数与命令映射）
│   ├── vision.ts         # L4 视觉工具（snapshot / analyze / topics）
│   ├── gui.ts            # L3 GUI 生命周期与交互
│   ├── skill.ts          # ros2-diagnostics + robot-state-vision-analysis
│   ├── runner.ts         # 命令执行器（超时/日志/审批/后台任务 seam）
│   └── config.ts         # 配置读取与校验
├── vlm/                  # ROS2 包 dsh_ros2_vlm（Python）：vlm_node / vision_bringup / vlm_bridge_node / image_snapshot / vlm_call / vlm_bridge_call
├── offscreen/            # ROS2 包 dsh_ros2_rviz_offscreen（C++）：rviz_offscreen_node（OGRE 离屏渲染 → /rviz/scene）
├── docs/                 # 架构（architecture.md）、兼容基线（compatibility.md）、实测记录（robot-state-vision-test.md）、截图
├── tests/                # vitest（79 例，CLI 输出 mock）
├── .github/workflows/    # CI：Node 22/24 → typecheck/test/build/pack 校验
├── PUBLISH.md            # 开源发布清单（GitHub + npm + DSH 社区目录）
└── CHANGELOG.md          # 版本变更记录（Keep a Changelog）

---

故障排查 / FAQ

• ~/.ros/log Permission denied：ROS2 写日志目录失败。设 rosLogDir（如 /tmp/ros-log）即可；runCommand 也会自动回退。
• stderr 里一堆 RTPS_TRANSPORT_SHM / FastDDS SHM 警告：SHM 传输不可用（常见于容器/受限环境）的无害噪音，工具默认丢弃。
• ros2 topic echo 返回空：先 ros2_topic_info -v 看 publisher 数与 QoS；transient-local 话题用 --qos-durability transient_local 采样。
• RViz2 离屏渲染"零件全部堆在原点"：URDF link 名与 TF 帧名不一致（详见上文 mesh 渲染要点 3）；先看节点日志 FM transformHasProblems(<link>)=1 定位。
• RobotModel 没有 mesh（Links 空）：Jazzy 必须用 Description Source/Topic，旧 Robot Description: 无效。
• Could not load resource ... Unable to open file：mesh 路径需绝对路径或 file:// 前缀。
• 发布者退出后收不到描述：URDF 发布者须常驻（transient-local 只对后订阅者补发一次，进程退出即失效）。
• vision_bringup 只发现部分图像话题：一次性发现可能不完整（实测 2/4 路），可用 vlm_bridge_node 手动补桥。

---

开发

pnpm install
pnpm run typecheck   # tsc --noEmit
pnpm run test        # vitest（79 例；CLI 输出 mock）
pnpm run build       # tsc -> lib/ + lib/types/

CI（.github/workflows/ci.yml）：push 到 main / PR 时在 Node 22 与 24 上跑 typecheck/test/build，并校验 pnpm pack 产物包含补丁层（cordis.patch.yml）与构建产物。

发布流程（npm 与 GitHub Release）见 PUBLISH.md。

---

路线图

• vision_bringup 轮询/刷新发现（补全一次性发现漏掉的话题）；
• skill 补充各机器人零位语义（如"零位 = 侧平举、肘窝向前"）以提升 VLM 姿态解读精度；
• npm 发布（pnpm publish --access public，需 npm login）；
• 更多 ROS2 版本（Humble / Rolling）兼容验证。

---

文档

文档	内容
docs/architecture.md	设计概览、四层能力、L4 视觉与离屏渲染架构、性能演进、安全模型
docs/compatibility.md	兼容基线
docs/robot-state-vision-test.md	真机端到端实测：流水线、实时性、mesh/TF 绑定修复与验证、四路联合分析（含图）
CHANGELOG.md	版本变更记录（Keep a Changelog）

---

贡献

欢迎提交 Issue 与 PR（中文或英文均可）。请保证 pnpm run typecheck && pnpm run test && pnpm run build 全绿，并更新相应文档。
